  • 分板、IGBT固定、PCB螺丝固定、ICT测试过程--南京奥特佳祥云冷机有限公司

    日期: 2019-07-01
    浏览次数: 76

    案例名称:分板、IGBT固定、PCB螺丝固定、ICT测试过程

    项目现场:南京奥特佳祥云冷机有限公司

    监测设备:HP-PST 印制板优发国际顶级在线应变测试仪

    测试项目:应变测试可以对SMT封装在PCA组装、测试和操作中受到的应变和应变率水平进行客观的分析,由于元器件焊点对应变失效非常敏感,因此PCA在最恶劣条件下的应变特性显得至关重要。对于不同的焊料合金、封装类型、表面处理或层压板材料,过大的应变都会导致各种模式的失效。这些失效包括焊料球开裂、线路损伤、层压板相关的粘合失效(焊盘翘起)或内聚失效。

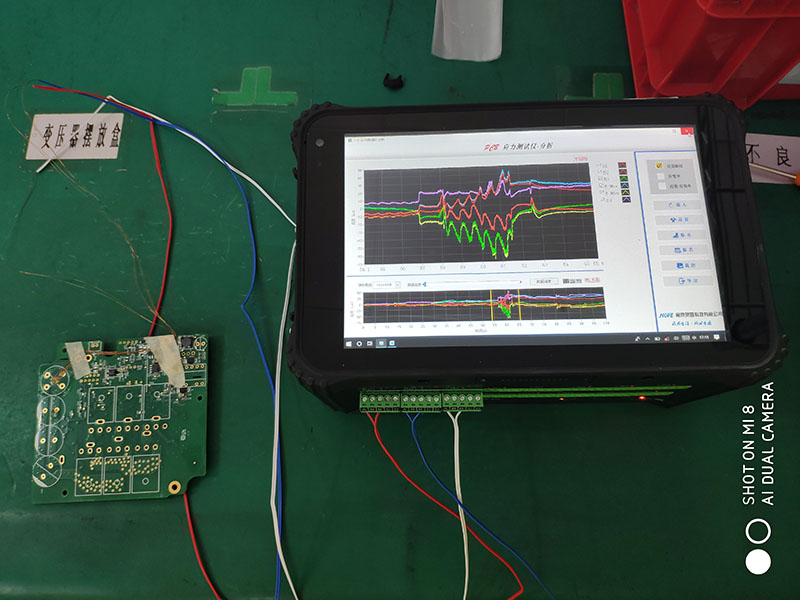

    测试内容:本次进行了多个过程的线路板优发国际顶级在线应变测试,主要测试了分板过程、IGBT固定过程、PCB螺丝固定过程以及ICT测试过程的优发国际顶级在线应变。通过测试数据分析,螺丝固定过程的优发国际顶级在线应变数值较大,测试结果均在合格范围内。



    具体测试分析内容包括:

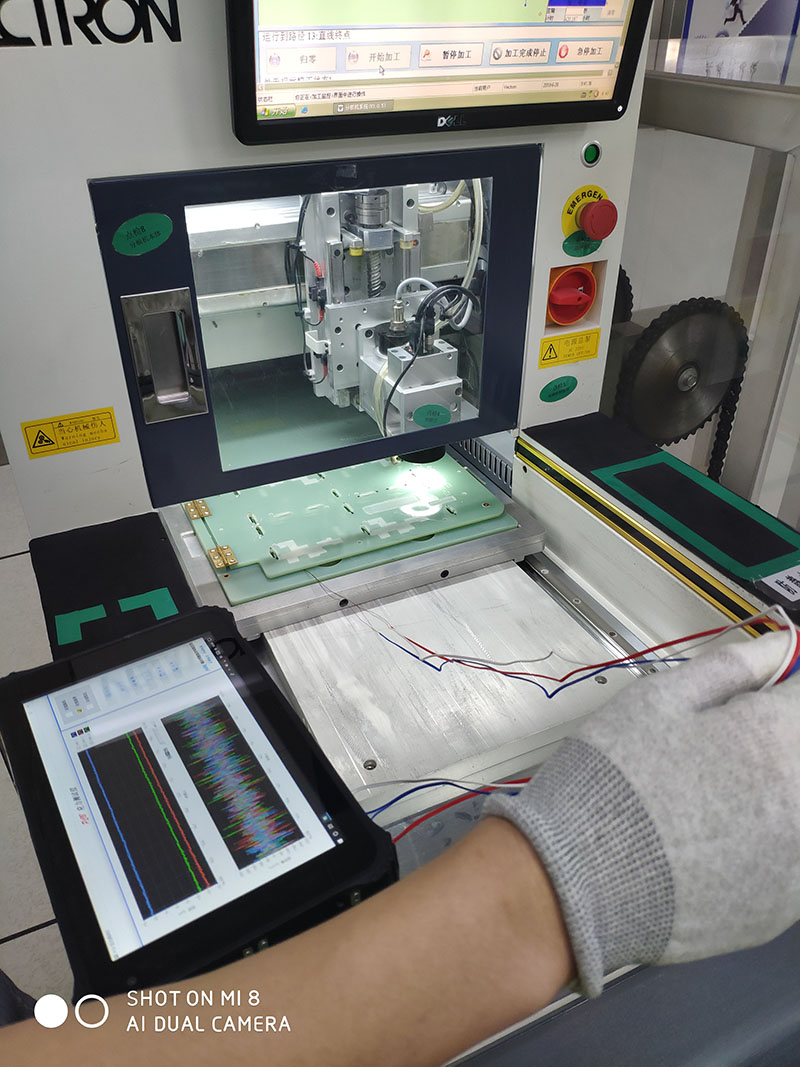

    (1)  布置应变花,放入机器,进行分板测试,

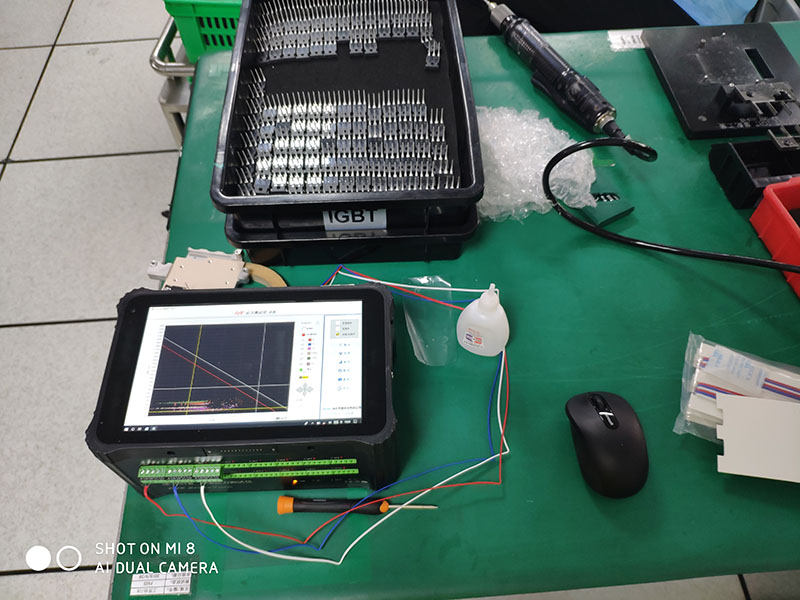

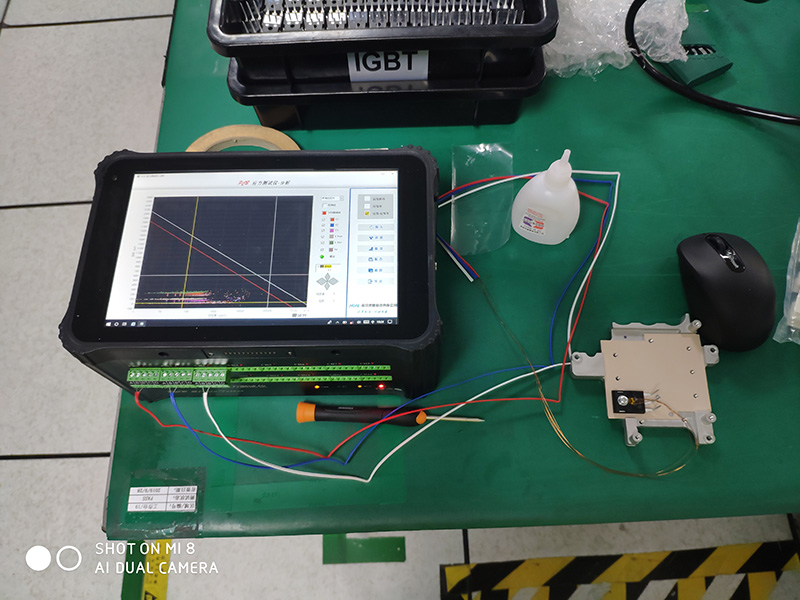

    (2)  进行IGBT固定过程优发国际顶级在线应变测试

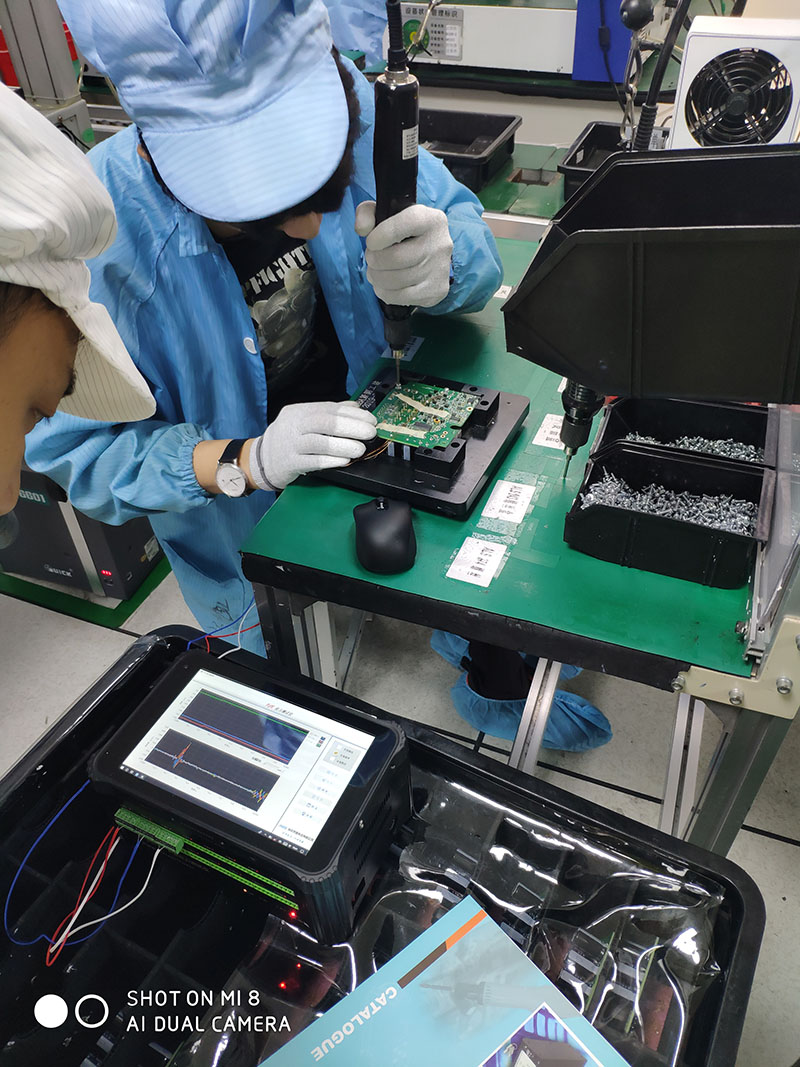

    (3)  进行PCB螺丝固定过程优发国际顶级在线应变测试

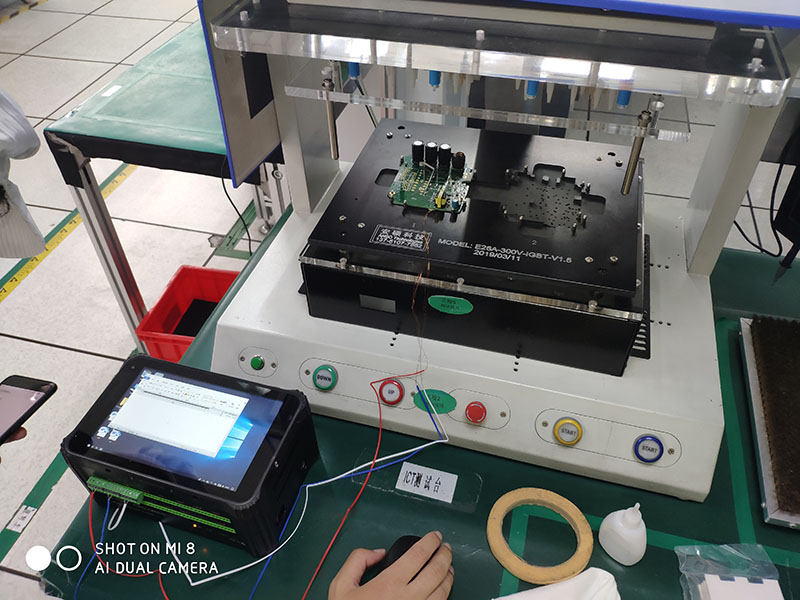

    (4)  进行ICT测试过程优发国际顶级在线应变测试。



    测试传感器配置表

    传感器类别

    个数

    位置

    用途

    应变花

    2

    IGBT

    测试应变

    应变片

    2

    电路板

    测试应变


    测试设备:

    本次测试共使用:

    1、应变花                                    8  片

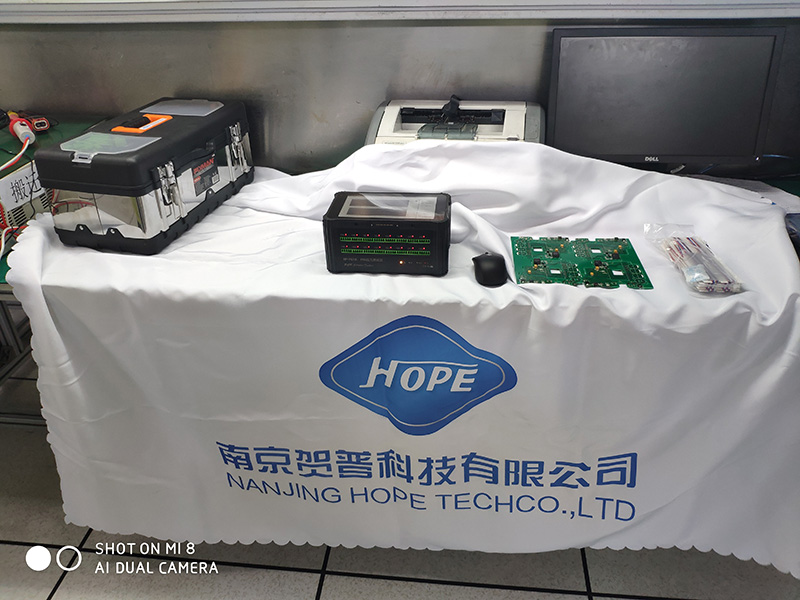

    2、HP-PST 印制板优发国际顶级在线应变测试仪               1  套
