产品展示
Products


产品名称: 霍普金森杆试验台
上市日期:2019-05-04
  • 产品名称:

    霍普金森杆试验台

    上市日期: 2019-05-04

    一、霍普金森杆试验台

    霍普金森压杆是一种研究一维优发国际顶级在线状态下材料动态力学性能的有效装置。

    霍普金森杆试验台主要特点:

          1、单次加载技术,通过PLC、压力传感器、稳压阀、电磁阀、针形阀等部件,实现优发国际顶级在线波一次性加载,避免入射波多次加载造成的试验误差。

          2、自主研发的控制系统和数据采集系统以及数据处理系统,拥有自主知识产权。

          3、高温同步加载技术,可实现高应变率和高温耦合试验。

          4、子弹自动回收功能,子弹完成一次撞击后,自动回到发射前的初始状态,等待下一次的发射。

          5、可显示子弹的速度。

          6、执行标准:GBT 30069.1-2013; GJB 5365-2005

    技术参数:

          1、加载方式:气动加载

          2、撞击速度:0-50m/s

          3、应变率:500-8000/s

          4、温度范围:0-1100℃

          5、工程应变:0-50%

          6、优发国际顶级在线波幅值重复性:>95%

          7、标准杆直径:0-16 mm,

          8、试样最大直径:16mm

    二、 数据采集设备

    ⑴设备功能介绍:

    超动态数据采集系统专用于霍布金森杆实验的测试和分析。系统瞬态最高采样速率15MHz,每通道独立A/D模数转换器,1/4桥、半桥、全桥状态的优发国际顶级在线应变测试和分析,同时每通道支持全差分电压输入,输入范围±10V;单台设备最大支持8通道并行同步采集。具有对被测信号实时采集、实时显示、实时存储和实时分析,具备自动测试控制和数据波形分析处理功能。

    ⑵、技术指标:

    1、测量通道:8并行采集通道 (每通道独立AD、运放、驱动桥压、基准、独立调零);

    2、采样频率:1Hz~15MHz,步进1Hz软件任意设置;

    3、测量类型:

    应变:全桥、半桥、1/4桥二线制、1/4桥三线制、1/4补偿桥;

    电压:±5mV、±10mV、±50mV、±100mV、±500mV、±1V、±5V、±10V;

    4、激励电压:3V/0.1A;

    5、AD分辨率:18位;

    6、测量精度:±0.2%(提供计量等级证书);

    7、放大增益:每通道增益1~1000倍独立可调;

    8、动态范围:10V/uS;

    9、输入阻抗:10MΩ;

    10、非线性:0.001%FS;

    11、系统不确定度:不大于0.05%±3字节;

    12、稳定度(输入端短接):小于0.01%/天,零点漂移不大于3μV/天。

    13、抗混滤波:截止频率为采样频率的1/2.56,阻带衰减大于-80dB/Oct;

    14、平衡调零:内置硬件自动平衡调零电路,补偿长导线电阻带来的动态范围的损失;

    15、使用应变片:设备内置桥路调理,应变片可直接接入;支持普通应变片和特殊应变片(半导体应变片);支持120欧姆和350欧姆等常规应变片;

    16、应变片灵敏系数修正:0.01~9.99线性可调。

    17、主机自动保存设置参数,设备意外断电后保证设置数据和调零点不丢失,设备上电后自动回复到断电前状态,自动完成数据续传。

    18、  设备内置8GB高速缓冲存储器(带宽可达800MB/s), 可用软件随意设置采样长度 ,可脱离电脑独立采集,15MHz采样频率时持续采集时间达15秒以上;

    19、设备采用USB3.0接口,最大传输速度可达350MB/S(可用电脑实时传输采集,不受设备内存大小限制);

    20、提供外部同步触发传感器DC5V100mA工作电压,快速完成霍尔开关、光开关、高低电平、上升沿、下降沿等同步信号识别。同步信号经光隔离后输入到主板,提供对设备的绝对保护。

    21、丰富的触发功能 (软件触发、内触发、外触发和正负延迟多种触发功能);

    22、抗干扰可抗静电、脉冲群、电磁辐射等电磁干扰,允许在被测材料上电钻打孔、电焊、等离子切割等操作。

    23、使用快接接头,快速完成数据线连接,从而无需现场焊接。大大节约的实验时间。

    24、电源:AC220V/50Hz或直流电源DC12V5A。

    25、工作环境:温度-20~70℃。

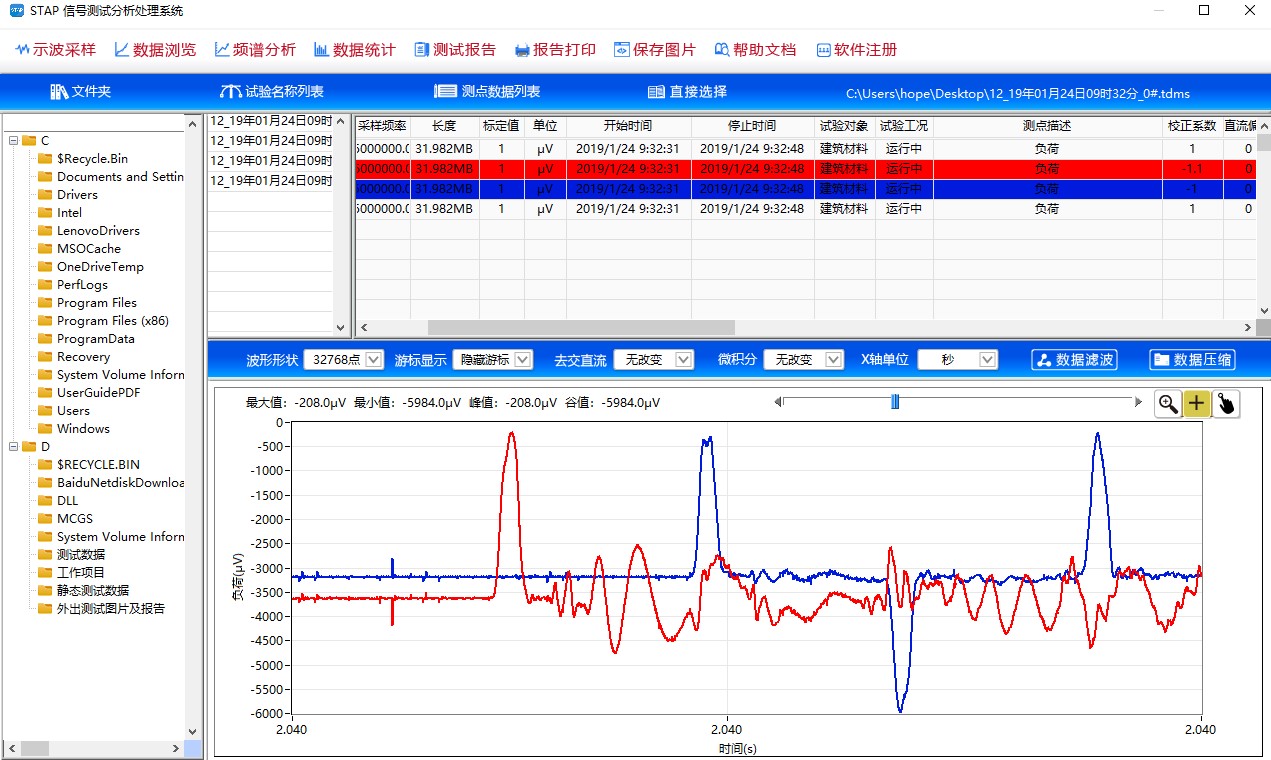

    三、采集分析软件

    1、HP-HPJSG软件自主开发,包括底部驱动程序,通讯协议。

    2、采样方式多样:单次采样、定时采样、连续采样、触发采样、同步采样。

    3、通过特殊软件技术实现边采集边保存获取的大量数据,保证意外断电实验数据不丢失。

    4、可对数据进行预处理,包含经典滤波、去直流、平滑、数据的截取、删除、另存、压缩、时差域、幅值域、频率域的积分与微分、数字滤波器等各种分析计算功能。

    5、软件可设置应变片灵敏度、修正系数、标定值、材料泊松比、弹性模量,可长导线补偿,自动计算优发国际顶级在线等。

    6、数据保存中,包含实验描述,实验工况、实验对象等具体信息。

    7、去直流/交流,在采样之前,选择需要去除的成分,采样时自动去除相应的成分。

    8、优发国际顶级在线的计算,根据弹性模量、泊松比、可对不同类型的应变片进行优发国际顶级在线计算,对应变的最大值和最小值进行分析。

    9、触发方式,分为多种触发方式,自由触发、外部触发、内部触发。触发类型分为高电平触发、低电平触发、上升沿触发、下降沿触发等,触发方式多样。

    10、可进行数据滤波处理,包含多种滤波方式,Butterworth 滤波器、Chebyshev 滤波器、反Chebyshev 滤波器、Elliptic 滤波器、Bessel 滤波器、Median 滤波器。

    11、数据浏览时,选择入射曲线和反射曲线,点霍普金森分析,可进行数据分析。

    12、可自动分析出来入射波、反射波。

    13、可显示入射波、反射波、应变率、工程应变、工程优发国际顶级在线、真实应变、真实优发国际顶级在线等曲线和数据。

    霍普金森杆试验台

    霍普金森杆试验台


    三、结构尺寸

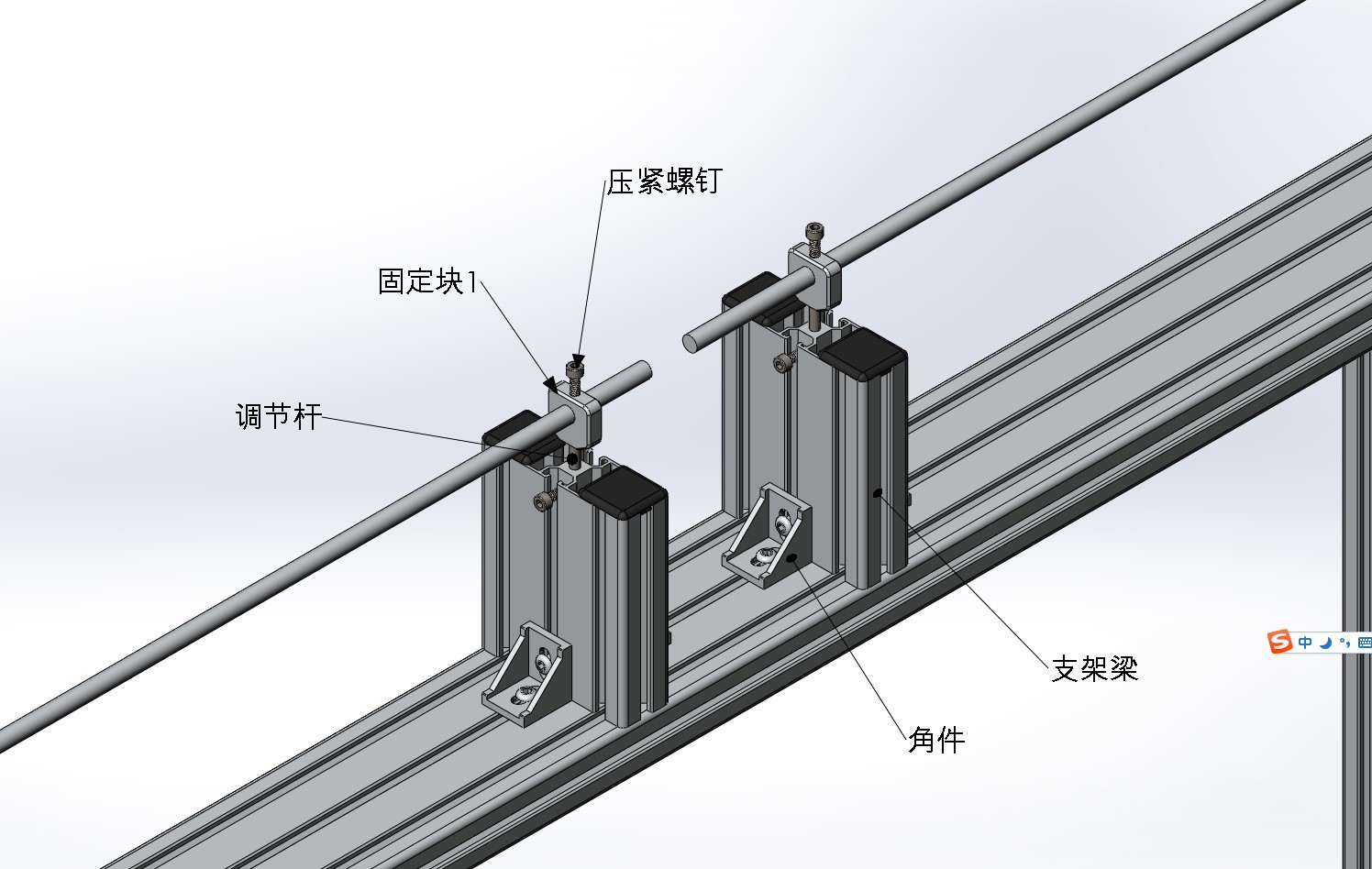

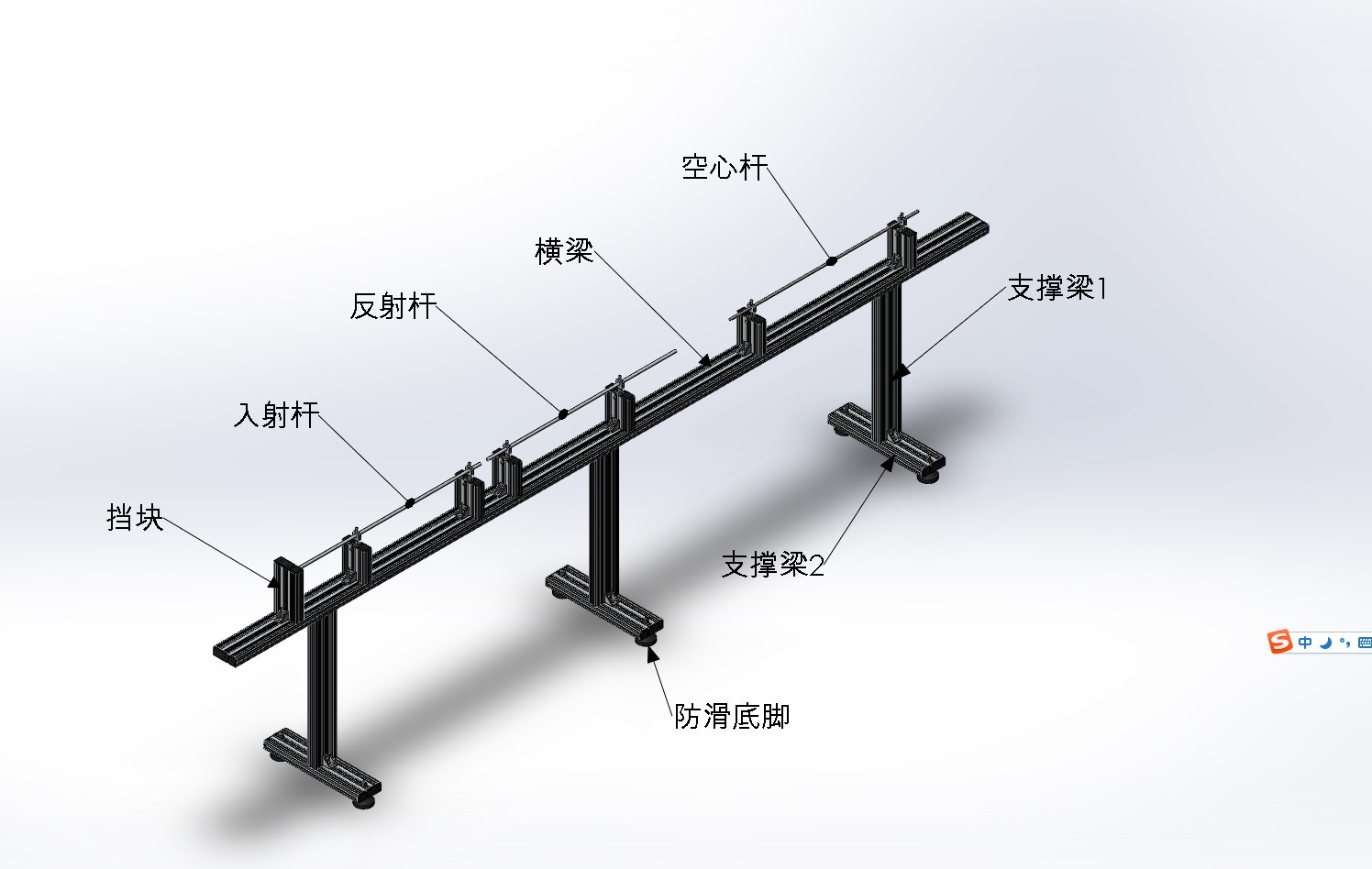

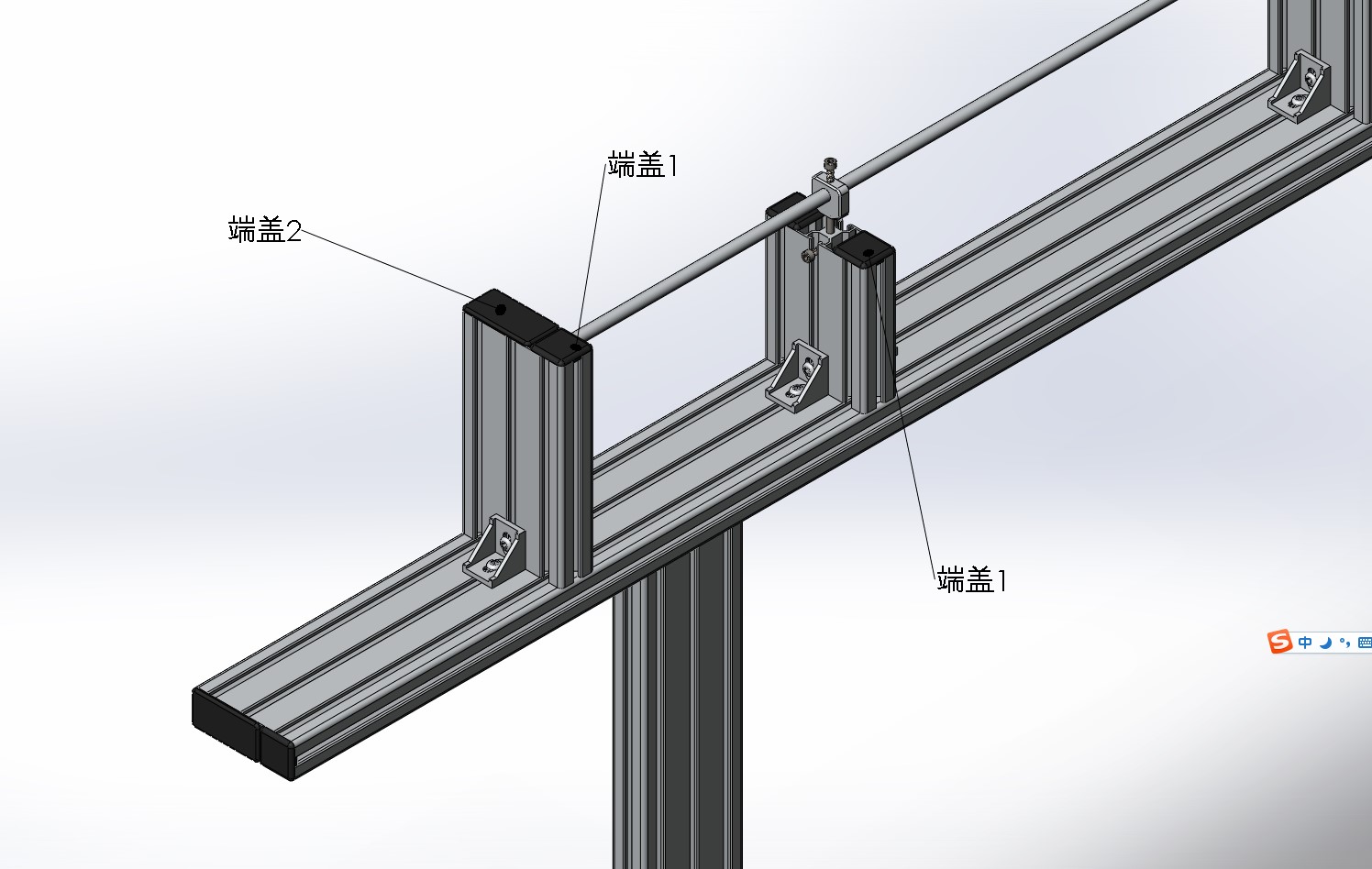

    (1)部件组件

    霍普金森杆试验台

    霍普金森杆试验台

    霍普金森杆试验台

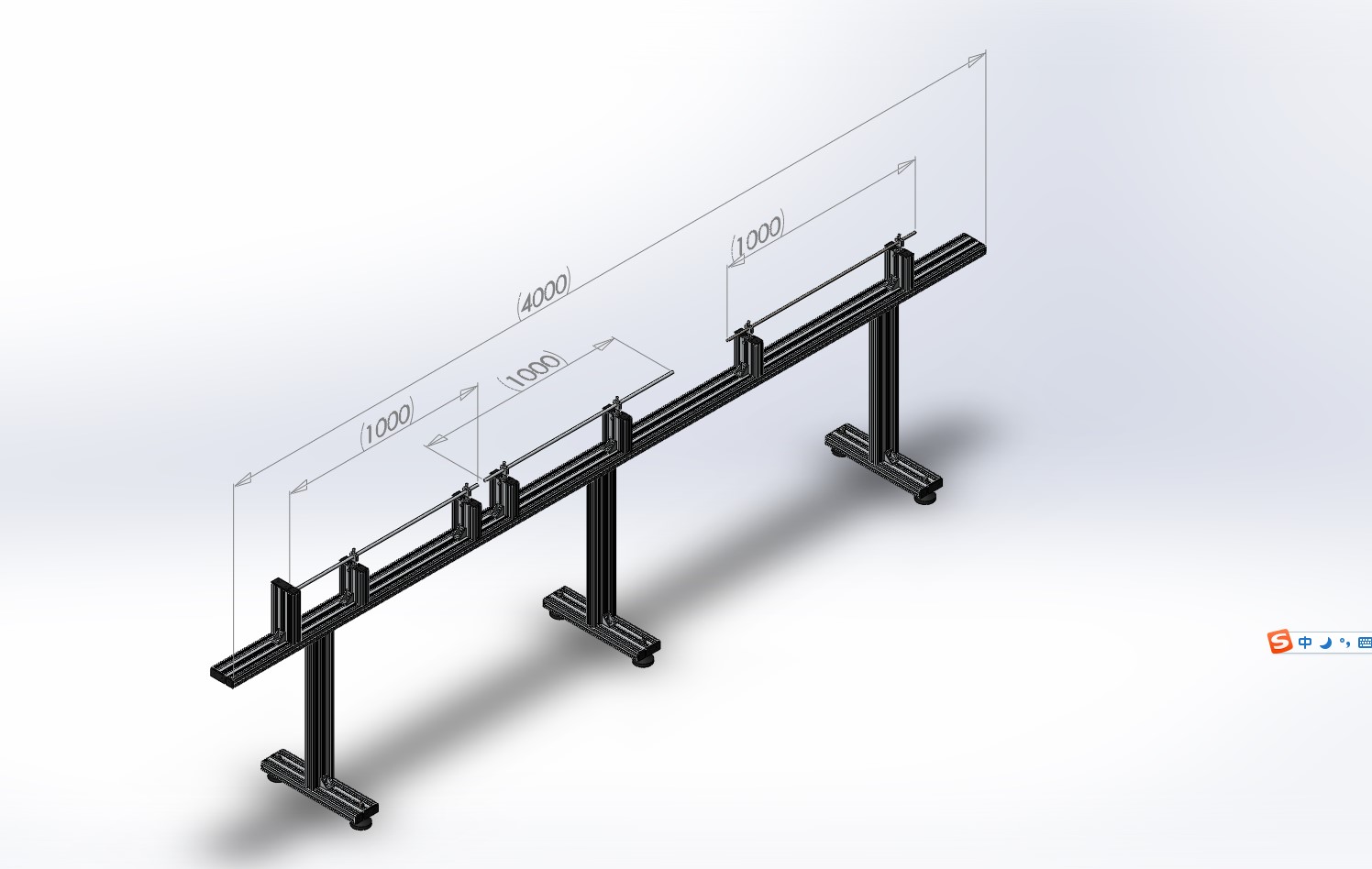

    (2)尺寸

    霍普金森杆试验台

    霍普金森杆试验台
